■产品用途
二合一防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于通信场所、楼宇等各种安防场所室内、室外监控系统高速球、中速球、云台摄像机等的电源、视频/音频、云台控制线路的防雷（浪涌）保护。
■产品特点
● 产品采用串联式结构设计，具有多级保护功能。
● 信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。
● 放电电流大，响应速度快，损耗低。
● 节能、环保，残压低，使用寿命长。
● 集成化组合、体积小，接线简易，安装方便，实用性强。
■技术参数
名称 | 型号 | 规格 | 接口类型 | 额定 工作 电压 Un | 最大持 续工作 电压 Uc | 电压保 护水平 Up(V) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入损耗(dB) |

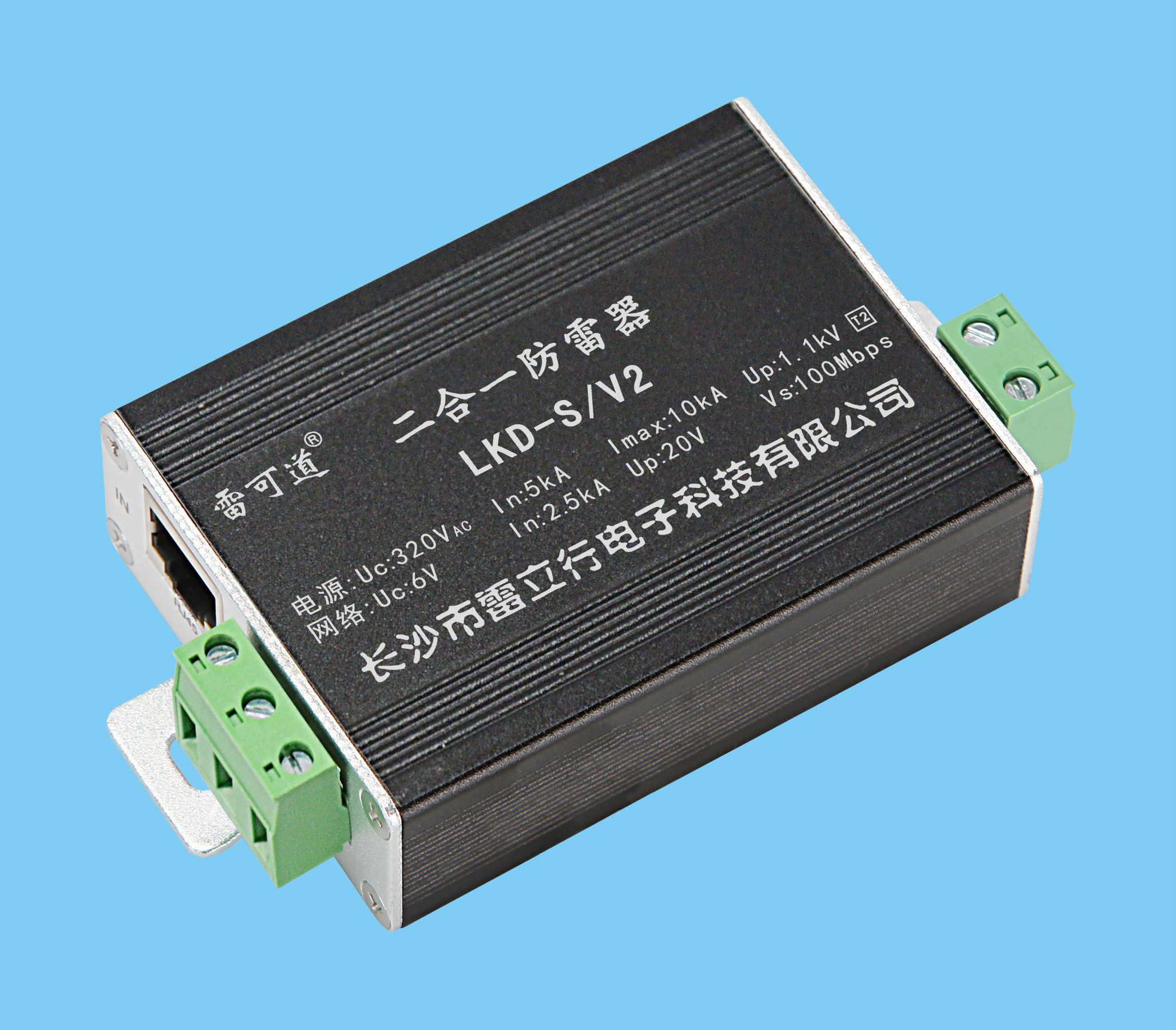

二合一防雷器 | LKD-S/V2 | 电源12V | 接线端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — |
电源24V | 24VAC | 30VAC | 300 | — | 5 | 10 | ≤25 | — | |||
电源220V | 220 VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — | |||
网络 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||

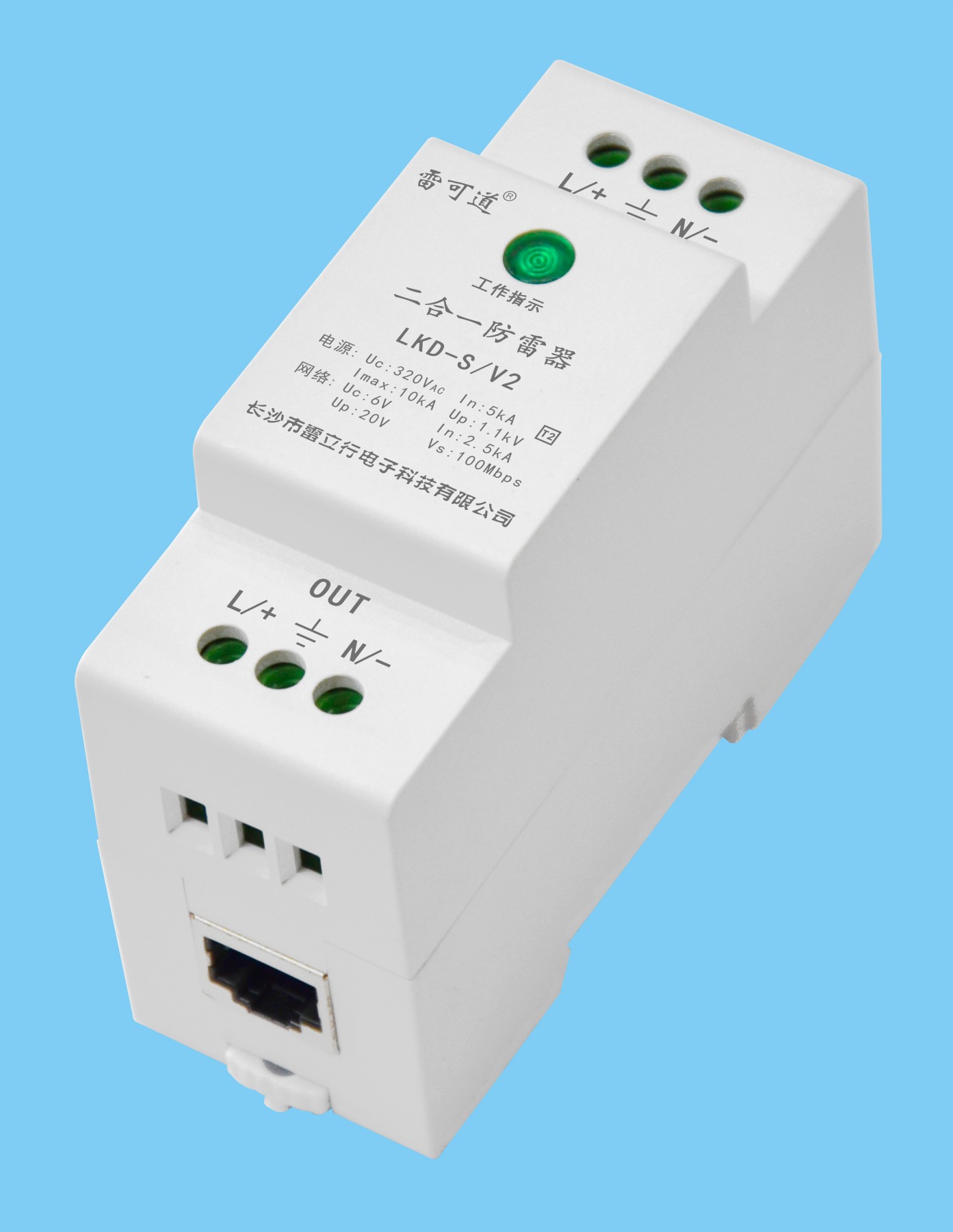

LKD-S/V2 | 导轨式、电源12V、36mm | 接线端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |
导轨式、电源24V、36mm | 24VAC | 30VAC | 300 | — | 5 | 10 | ≤25 | — | |||
导轨式、电源220V、36mm | 220 VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — | |||
网络 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 | ||

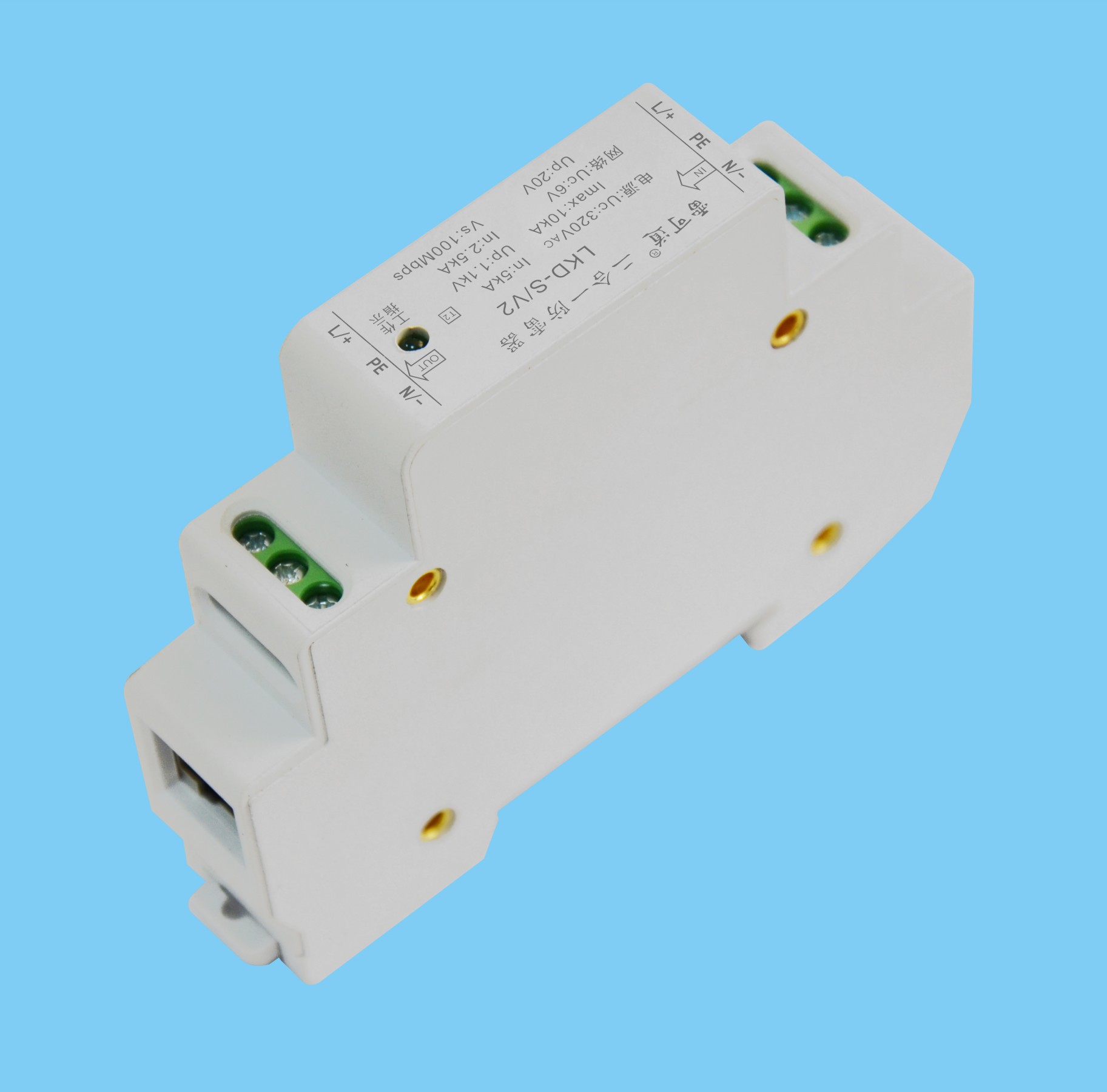

LKD-S/V2 | 导轨式、电源12V、18mm | 接线端子 | 12VAC | 15VAC | 200 | — | 5 | 10 | ≤25 | — | |
导轨式、电源24V、18mm | 24VAC | 30VAC | 300 | — | 5 | 10 | ≤25 | — | |||
导轨式、电源220V、18mm | 220VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — | |||
网络 | RJ45 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 |
■安装说明
● 本产品为串联连接方式。
● 安装前必须切断电源，严禁带电操作。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器应与被保护设备的工作电压相匹配。
● 防雷器：电源线路的“L/+”为火线/正极，“N/–”为零线/负极。
● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
● 防雷器电源部分带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
