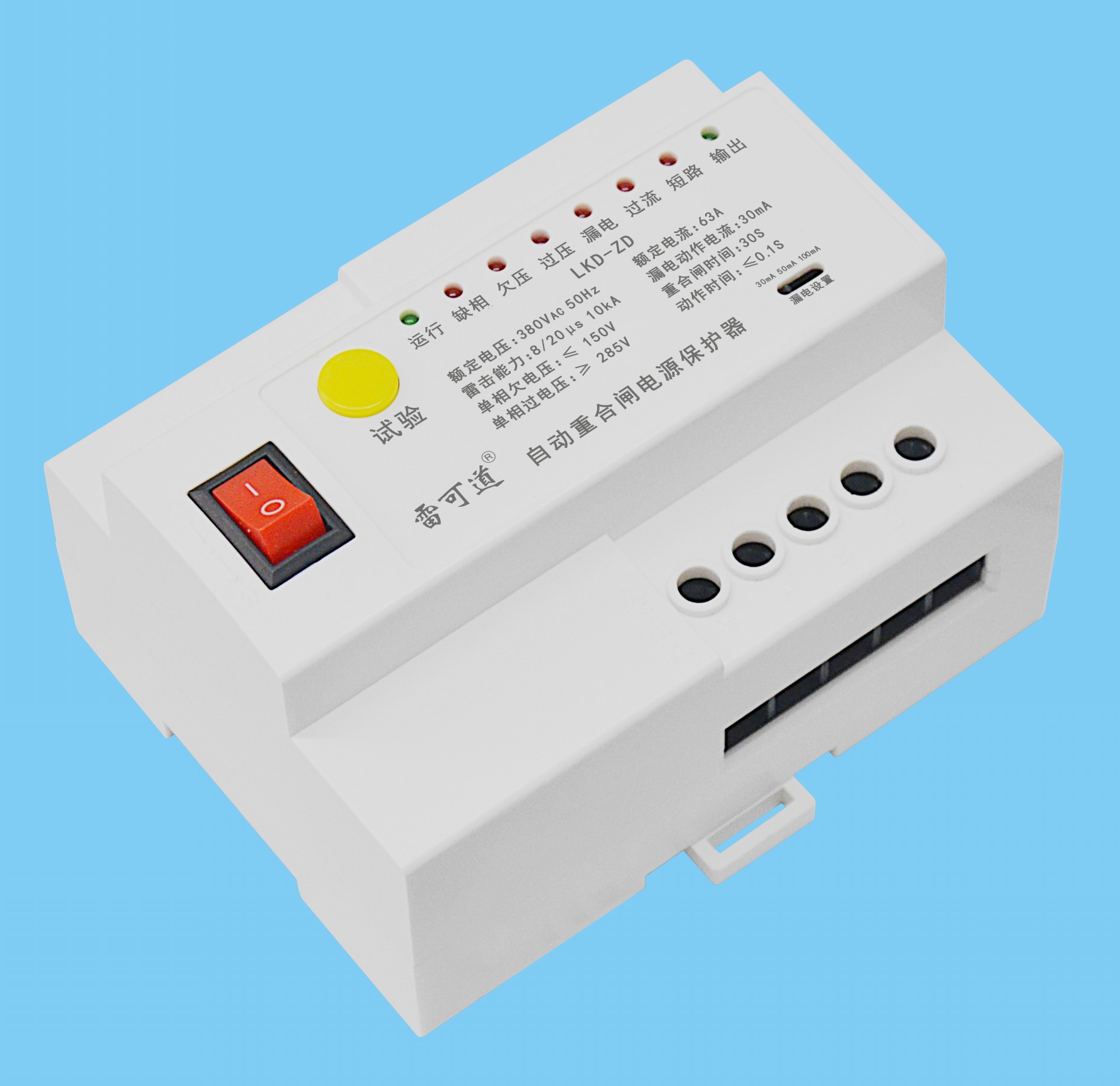

雷可道自动重合闸电源保护器（三相）

■产品用途

本产品适用于交流50Hz或60Hz，额定电压220V或230V，可以根据需要选择不同型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时，能自动快速断开电源，故障消除后自动重合闸恢复供电，无需人工合闸，保证用电设备正常供电使用。本产品主要适用于平安城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中。

■产品特点

●漏电保护：线路发生发生漏电时，保护器在0.1秒内断闸并亮漏电灯，保护人身安全。（漏电不动作电流15mA。漏电动作电流30mA）

●短路保护：供电电流大于3倍额定电流，保护器在0.1秒内断闸并亮短路灯，保证设备的安全性，当故障排除后自动合闸通电。

●过流保护：供电电流大于1.15倍额定电流并持续3秒钟以上或期间大于3倍额定电流，保护器断闸并亮过流灯。当故障排除后自动合闸通电。

●过压保护：供电电压高于285V±10V时，保护器断闸并亮过压灯。电压降回正常后自动合闸通电。

●欠压保护：供电电压低于150V±10V时，保护器断闸并亮欠压灯。电压回升正常后自动合闸通电。

●缺相保护：当线路ABC三相中任何一相缺相时，保护器立即断闸并亮缺相灯。故障排除后自动合闸通电。

●合闸前故障检测：在合闸前自动检测供电线路电压，当供电线路异常过压、欠压时，将封锁合闸并报警故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。

●自身防雷：两级复合防雷保护。

■技术参数

● 安装前必须切断电源，严禁带电操作。■安装说明

● 将本产品安装在墙壁上或机箱内，电源接输入端，负载接输出端。要求安装在高度为1.7米以上，人不容易接触到的地方，且避免直接日晒或雨淋。

● 安装时请根据安装示意图所示连接，上端为输入端，下端为输出端，其中A、B、C接火线，N接零线，PE接地线。

● 如果保护器接上电源3到5秒后，红色指示灯亮，表明线路有相应的故障，此时应检查相应的线路。

● 在安装时，需注意不要反接，错相。

●本产品可代替普通漏电开关，安装时不要与漏电开关同时使用。
