石墨型电源防雷模块和放电型电源防雷模块的区别与应用及优缺点

本文源自百度文心一言：

石墨型电源防雷模块和放电型电源防雷模块在防雷原理、结构特点、性能参数以及应用场景上存在一定差异。以下是两者之间的详细区别与应用介绍：

一、石墨型电源防雷模块

1. 原理与结构特点

• 原理：石墨型电源防雷模块主要通过其优异的导电性能，将雷电能量迅速引导至地下，从而保护电力设备和系统免受雷击损害。这种模块通常结合了石墨材料的高导电性和防雷设计的有效性。

• 结构特点：石墨型防雷模块内部可能包含石墨电极或其他导电元件，这些元件能够有效地将雷电能量分散并导入地下。此外，石墨材料还具有良好的热稳定性和耐腐蚀性，能够在恶劣环境下长期使用。

2. 性能参数

• 石墨型防雷模块的性能参数可能包括最大放电电流、残压、响应时间等。这些参数将直接影响其防雷效果和适用范围。

• 耐受能力：石墨型防雷模块通常具有较高的耐受能力，能够承受多次雷电冲击而不失效。

3. 应用场景

• 石墨型电源防雷模块广泛应用于电力系统、通信设备、工业控制系统以及建筑物等领域。特别是在雷电频繁的地区，如高山地区或沿海地区，石墨型防雷模块的作用更为显著。

• 在电力系统中，石墨型防雷模块可用于保护输电线路、变电站和发电设备等关键设施，确保电网的稳定运行。

二、放电型电源防雷模块

1. 原理与结构特点

• 原理：放电型电源防雷模块主要利用内部的放电元件（如气体放电管、压敏电阻器等）来吸收或分散雷电产生的高压电流。当雷电击中设备时，放电元件会迅速导通，将雷电能量引导至地下或安全区域。

• 结构特点：放电型防雷模块通常包含放电间隙、放电电极以及相关的电气元件。这些元件经过精心设计和制造，以确保在雷电冲击下能够可靠地工作。

2. 性能参数

• 放电型防雷模块的性能参数同样包括最大放电电流、残压、响应时间等。这些参数对于评估其防雷效果至关重要。

• 放电能力：放电型防雷模块通常具有较大的放电能力，能够迅速将雷电能量释放到地面或安全区域。

3. 应用场景

• 放电型电源防雷模块也广泛应用于电力系统、通信设备、工业控制系统以及建筑物等领域。它们与石墨型防雷模块在应用场景上有一定的重叠，但具体选择取决于实际需求和防雷要求。

• 在通信系统中，放电型防雷模块常用于保护通信基站、网络设备和电话线路等关键设施，防止因雷击而导致的通信中断或设备损坏。

总结

       石墨型电源防雷模块和放电型电源防雷模块在防雷原理、结构特点、性能参数以及应用场景上各有特色。选择哪种类型的防雷模块取决于具体的应用场景和防雷要求。在实际应用中，应根据实际情况进行综合考虑和选择。

石墨型电源防雷模块和放电型电源防雷模块在防雷领域各有其独特的优缺点。以下是对两者优缺点的详细分析：

石墨型电源防雷模块

优点：

1. 优异的导电性能：石墨材料具有出色的导电性，能够迅速将雷电能量引导至地下，有效降低雷击对电力设备和建筑物的影响。

2. 高耐腐蚀性和耐磨性：在各种恶劣天气条件下，如强风暴、高温等，石墨型防雷模块能够稳定运行，不易受到外界环境的侵蚀和损坏，延长使用寿命。

3. 环保无污染：石墨材料无污染，符合绿色环保主题，适用于对环境要求较高的场所。

4. 安装简便，维护成本低：石墨型防雷模块安装过程相对简单，且维护成本低廉，一旦安装完成，基本上无需额外维护，能够长期稳定地工作。

缺点：

1. 生产成本较高：由于石墨材料的特殊性和加工要求，石墨型防雷模块的生产成本相对较高，可能增加初期投资。

2. 对土壤环境有一定要求：虽然石墨材料适应多种土壤环境，但在某些特殊地质条件下，如盐碱地、湿陷性黄土等，可能需要采取额外的处理措施以确保防雷效果。

放电型电源防雷模块

优点：

1. 快速响应：放电型防雷模块内部包含放电元件，能够在雷电冲击下迅速导通，将雷电能量迅速释放到地面或安全区域，保护设备和系统免受损害。

2. 高放电能力：通常具有较大的放电能力，能够应对较大的雷电冲击。

3. 适用范围广：适用于多种电力系统和电子设备的防雷保护，包括通信基站、网络设备等。

缺点：

1. 可能产生残压：在放电过程中，放电型防雷模块可能会产生一定的残压，这可能对敏感电子设备造成一定影响。因此，在选择和使用时需要充分考虑残压问题。

2. 维护需求：虽然放电型防雷模块通常具有较长的使用寿命，但在长期使用过程中仍需进行定期检查和维护，以确保其正常工作。

综上所述，石墨型电源防雷模块和放电型电源防雷模块各有其独特的优缺点。在选择时，应根据具体的应用场景、防雷要求以及经济成本等因素进行综合考虑。

三相电源防雷器10/350（LKX-M380）一级 T1 石墨型和放电管型

■产品用途

Iimp（10/350）防雷模块，具有高雷电放电能力，适用于电源系统第一级防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电放电能力，ns级响应速度。

● 10/350μs、放电管型、带窗口和10/350μs、压敏型：有故障显示窗口，可带遥信报警功能。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

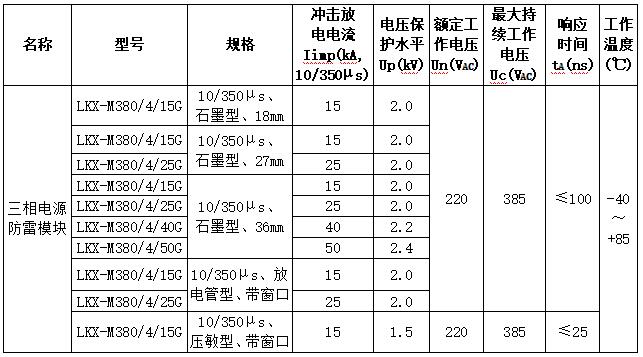

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关。

● 安装完毕后（18mm的模块应将模块插到位），检查防雷模块是否正常工作。

●10/350μs、放电管型、带窗口；10/350μs、压敏型：在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
