防爆箱带电源防雷模块80KA的功能和配电系统的应用环境，可以详细阐述如下：

功能

1. 防雷保护：

• 防爆箱带电源防雷模块80KA主要提供防雷保护，特别是针对交流电源系统。它能够有效地抵御雷击产生的电磁脉冲（EMP）对电源系统的冲击，保护设备免受损坏。

• 根据技术规格，该防雷模块具有高达80kA的最大放电电流（8/20μs），能够应对较大的雷电冲击。

2. 电气安全：

• 除了防雷功能外，防爆箱还通过其防爆设计和结构，防止电气设备在运行时产生的火花和热量引燃周围的易燃易爆气体，从而确保电气安全。

• 防爆箱通常具有良好的电气性能，包括过载保护、短路保护、漏电保护等功能，确保电气设备的正常运行。

3. 易于维护：

• 部分防爆箱带电源防雷模块设计为可插拔式部件，方便更换和维护，降低了维护成本和难度。

4. 监控与报警：

• 一些高级别的防雷模块还配备有故障显示窗口和远程遥信输出接口，能够实时监控防雷模块的工作状态，并在出现故障时发出警报。

配电系统的应用环境

1. 易燃易爆场所：

• 防爆箱带电源防雷模块80KA特别适用于油库、气库（站）、加油站、化工厂生产车间、化工仓库、煤矿开采、烟花爆竹生产等易燃易爆场所。这些场所对电气设备的安全性和稳定性要求极高，一旦发生电气故障或短路，很容易引发火灾或爆炸事故。

2. 工业环境：

• 在石油、化工、煤炭、制药、军工等工业领域，由于存在大量的易燃易爆气体和粉尘，对电气设备的防爆性能要求严格。防爆箱带电源防雷模块80KA能够满足这些工业环境对电气设备安全性和稳定性的高要求。

3. 特殊环境：

• 在一些特殊环境中，如船舶制造、纺织等行业，也存在对电气设备防爆性能的需求。防爆箱带电源防雷模块80KA同样适用于这些场所，为电气设备提供可靠的防雷和防爆保护。

综上所述，防爆箱带电源防雷模块80KA在配电系统中发挥着重要的防雷和电气安全保护作用，特别适用于易燃易爆场所和工业环境。其高防雷能力、电气安全性能以及易于维护的特点，使得它成为这些领域中不可或缺的电气设备之一。

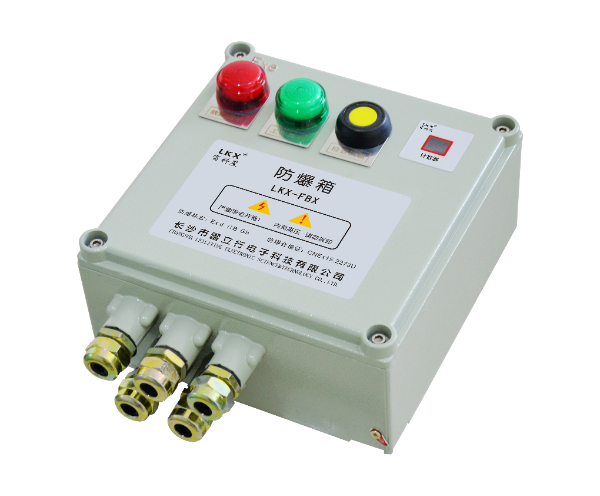

防爆箱

■产品用途

该产品主要用于安装防雷模块。

■产品特点

● 防水、防爆、防腐蚀。

● 带屏蔽网、屏蔽条。

● 铝合金；SMC：配有防水接头。

● 计数窗、铝合金、18模块；计数窗、铝合金、36模块：配有防爆接头。

● 安装维护简单方便。

■产品参数

■安装说明

● 根据需要将防水接头或防爆接头装在箱体上，然后照模块上的标识连接电源线和地线（电源线和地线须穿过防水接头或防爆接头）。防雷模块上的L、L1、L2、L3为相线，N为零线，PE为地线。。

● SMC：户外应垂直壁挂或与水平地面应有≥30°倾角。

● 防雷模块上的PE线必须与防雷系统的地线可靠连接，且要求短、粗、直。

● 装完后，铝合金：请拧紧螺栓和防水接头；SMC：请锁紧防爆箱并拧紧防水接头；计数窗、铝合金、18模块和计数窗、铝合金、36模块：请拧紧螺栓和防爆接头。

● 防雷模块在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

● 请在工作温区（-40～+85℃）内使用本产品。

● 非专业人员请勿拆卸。

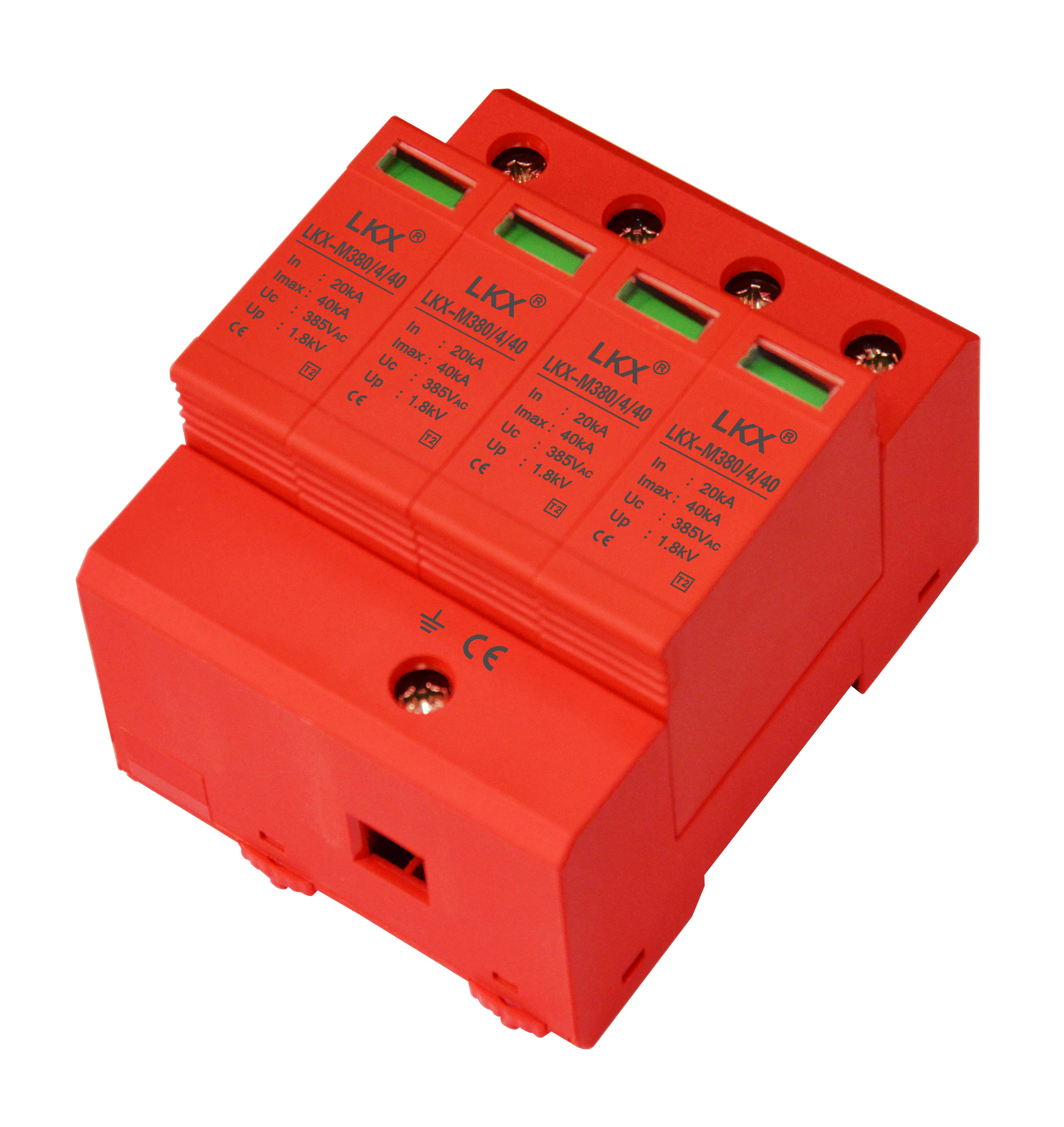

三相电源防雷模块20KA 40KA 80KA 100KA 120KA 140KA 160KA 25G

■产品用途

标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20～40kA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为5kA、10kA的防雷模块适用于各种设备电源的防雷保护；C+D、B+C型电源防雷模块适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 选用优质压敏电阻，性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电放电能力，ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

●除单片宽度为9mm的模块外：遥信报警接口。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

● 安装完毕后（9mm、18mm的模块应将模块插到位），检查防雷模块是否正常工作。

● 防雷模块在使用期间，应定期检测并查看故障显示窗口（工作指示灯）状态，当故障显示窗呈红色或工作指示灯不亮（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
