压敏型电源防雷器产品介绍和在防雷装置检测中如何判断是否失效？

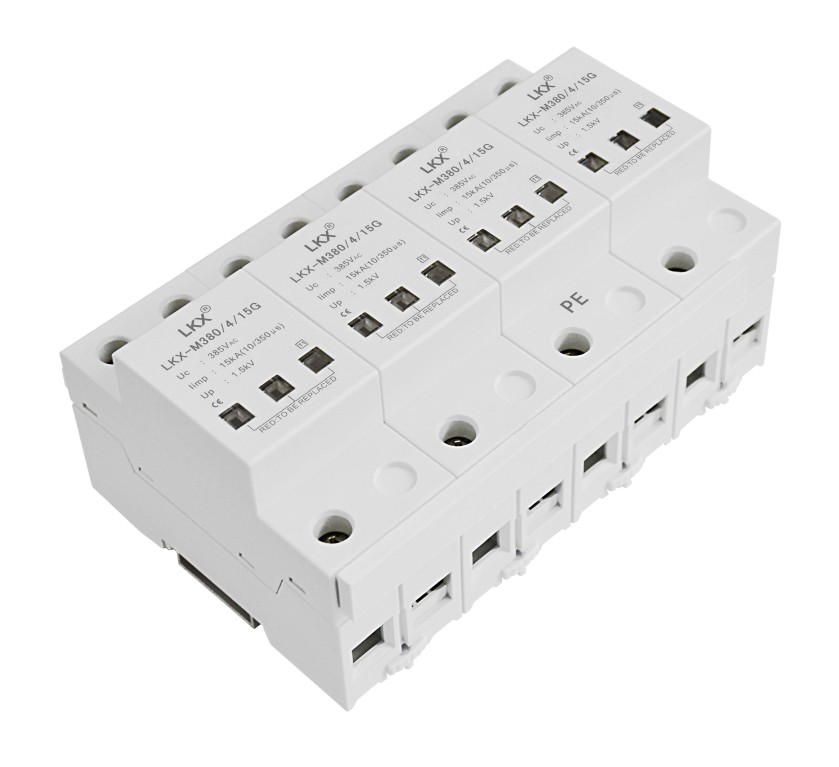

压敏型电源防雷器是一种重要的电气设备，广泛应用于各种电力系统和电子设备中，以保护其免受雷击过电压的损害。以下是对压敏型电源防雷器的详细介绍：

一、产品概述

       压敏型电源防雷器主要由压敏电阻、电极、外壳等部分组成，其中压敏电阻是核心部件。压敏电阻由氧化锌等材料制成，具有非线性电阻特性，能够在外电场作用下发生电阻值变化。当外电场强度超过一定阈值时，压敏电阻的电阻值会急剧下降，形成低阻状态，从而将过电压泄放到地线上，保护设备免受雷击。

二、工作原理

      压敏型电源防雷器的工作原理基于压敏电阻的压电效应。在正常工作电压下，压敏电阻的阻抗很高，漏电流很小，对电路影响很小。然而，当雷电波等过电压作用在防雷器上时，压敏电阻的电阻值会立即下降，从兆欧级别变为毫欧级别，以便在钳位时可以流过大电流。这样，雷电波的高电压就被压敏电阻吸收并泄放到地线上，从而将电源线上的电压钳制在安全范围内，保护设备不受损坏。

三、产品特点

1. 响应速度快：压敏型电源防雷器具有极快的响应速度，能够在纳秒级时间内对过电压进行响应和保护。

2. 分散放电能力强：防雷器内部的压敏电阻能够分散和吸收过电压的能量，有效保护设备免受雷击损害。

3. 寿命长：由于压敏电阻的材料和制造工艺不断改进，压敏型电源防雷器的使用寿命得到了显著提高。

4. 结构简单：防雷器不需要串联间隙，因此结构简单、体积小、重量轻，便于安装和维护。

四、应用范围

         压敏型电源防雷器广泛应用于各种电力系统和电子设备中，如配电系统、变电站、铁路电力系统、发电厂、风电场以及通信、电子、计算机等领域。它能够有效保护变压器、电缆、开关设备等免受雷击过电压的损害，确保电力系统的稳定运行和电子设备的安全使用。

五、安装与维护

1. 安装：压敏型电源防雷器通常采用并联方式连接到被保护设备的电源线上。在安装时，应确保防雷器的接线正确、牢固，并避免与其他电气元件产生干扰。同时，防雷器的外壳应接地良好，以确保其防雷效果。

2. 维护：定期对压敏型电源防雷器进行检查和维护是确保其正常工作的重要措施。检查内容包括防雷器的外观是否完好、接线是否牢固、指示灯是否工作正常等。如果发现防雷器存在异常或损坏，应及时更换或维修。

综上所述，压敏型电源防雷器是一种非常重要的电气设备，具有响应速度快、分散放电能力强、寿命长等特点。在电力系统的运行中起着重要的保护作用，能够确保电力系统的稳定运行和电子设备的安全使用。

       在检测压敏型电源防雷器是否失效的过程中，需要使用一系列专业工具来确保检测的准确性和可靠性。以下是一些常用的检测工具及其用途：

1. 万用表：

• 用途：用于测量防雷器的电阻值、电压和电流等基本参数，以判断防雷器内部电路是否正常。

• 特点：是电气检测中不可或缺的基础工具，具有高精度和多功能。

2. 泄漏电流测试仪：

• 用途：专门用于测量防雷器的泄漏电流，以评估其绝缘性能和是否存在损坏。

• 特点：能够准确测量微小电流，对于检测防雷器是否失效具有重要意义。

3. 压敏电压测试仪：

• 用途：用于测试防雷器的压敏电压，即防雷器开始工作的电压阈值。

• 特点：能够模拟雷电冲击环境，对防雷器的压敏电压进行精确测量。

4. 示波器：

• 用途：用于观察和分析防雷器在雷电冲击下的电压和电流波形，以评估其响应速度和保护效果。

• 特点：具备高速采样和波形显示功能，能够捕捉和分析雷电冲击下的瞬态信号。

5. 绝缘电阻测试仪：

• 用途：测量防雷器的绝缘电阻，以判断其绝缘性能是否满足要求。

• 特点：能够施加高电压进行测试，确保绝缘性能检测的准确性。

6. 专业防雷器测试仪器：

• 用途：专门用于对防雷器进行全面检测，包括模拟雷电冲击、测量各项性能指标等。

• 特点：功能全面，能够模拟真实雷电环境，对防雷器的性能进行准确评估。

7. 兆欧表（高阻计）：

• 用途：用于测量高电阻值，如防雷器的绝缘电阻等。

• 特点：测量范围广，精度高，适用于对防雷器等电气设备的绝缘性能进行检测。

8. 电压表：

• 用途：用于测量防雷器两端的电压，以判断其是否处于正常工作状态。

• 特点：读数准确，使用方便，是电气检测中常用的辅助工具。

在检测过程中，除了使用上述专业工具外，还需要遵循相关的防雷检测标准和规范，如GB 50057-2010《建筑物防雷设计规范》等。同时，检测人员应具备相应的专业知识和操作技能，以确保检测结果的准确性和可靠性。

请注意，以上列举的工具可能因具体检测需求和防雷器类型而有所不同。在实际检测中，应根据具体情况选择合适的工具和方法。

   在防雷装置检测中，判断压敏型电源防雷器是否失效，可以通过以下几种方法：

一、外观检查

首先，对压敏型电源防雷器进行外观检查。观察其外壳是否有破损、变形或烧焦等痕迹，以及接线端子是否牢固、有无松动或脱落现象。这些外观上的异常往往能反映出防雷器内部可能存在的问题。

二、电阻测量

使用万用表测量压敏型电源防雷器的电阻值。在正常情况下，防雷器的电阻值应在一定范围内。如果测量到的电阻值异常偏大或偏小，可能表明防雷器内部元器件已经损坏或性能下降，从而影响其防雷效果。

三、泄漏电流测试

泄漏电流是评估防雷器性能的重要指标之一。使用泄漏电流测试仪测量防雷器的泄漏电流，如果泄漏电流过大，说明防雷器内部可能已经损坏，需要更换。

四、压敏电压测试

压敏电压是压敏型电源防雷器的重要参数，它决定了防雷器在何时开始工作。使用专业的测试仪器对防雷器的压敏电压进行测试，如果测试值偏离了防雷器的标称值，可能表明防雷器已经失效或性能下降。

五、脱扣装置检查

压敏型电源防雷器通常配备有脱扣装置，用于在防雷器失效时切断电路。检查脱扣装置是否工作正常，如果脱扣装置已经损坏或无法正常工作，那么防雷器也无法提供有效的防雷保护。

六、指示灯检查（如适用）

有些压敏型电源防雷器配备有指示灯，用于指示防雷器的工作状态。检查指示灯是否工作正常，如果指示灯不亮或显示异常，可能表明防雷器已经失效。

七、专业测试仪器检测

使用专业的防雷器测试仪器对压敏型电源防雷器进行全面检测。这些测试仪器能够模拟雷电冲击环境，对防雷器的各项性能指标进行测试和评估。如果测试结果显示防雷器无法提供有效的防雷保护，那么就需要更换防雷器。

综上所述，判断压敏型电源防雷器是否失效需要综合考虑多个方面的因素。在实际操作中，应根据具体情况选择合适的检测方法，并遵循相关标准和规范进行操作。同时，定期对防雷器进行检查和维护也是确保其正常工作的重要措施。
