SMA接口天馈防雷器和TNC接口天馈线信号防雷器对比

SMA接口天馈防雷器和TNC接口天馈线信号防雷器在多个方面存在显著差异，以下是对这两种防雷器的对比分析：

一、接口类型与特点

1. SMA接口

• SMA接口是一种广泛应用的射频连接器，具有较小的外导体直径（通常为4.13mm）和螺纹连接方式。

• 它具有良好的密封性和稳定性，适用于高带宽、高频率的无线通信系统。

• SMA接口有两种形式：标准SMA和反极性RP-SMA，两者在螺纹连接方式和内外导体极性上有所不同。

2. TNC接口

• TNC接口也是一种射频连接器，但与SMA接口相比，其外导体直径更大（通常为6.5mm），因此具有更强的电磁兼容性和信号传输稳定性。

• TNC接口同样采用螺纹连接方式，但具有更粗的接头设计和一层金属屏蔽，以提供更好的保护。

二、适用场景与设备

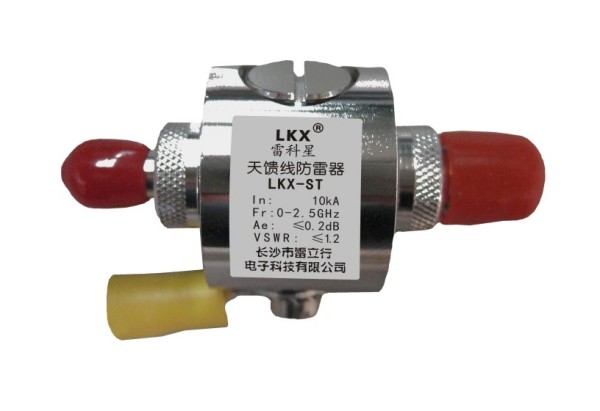

1. SMA接口天馈防雷器

• 适用于短距离、低功率的无线通信系统，如业余无线电、GPS系统等。

• 由于其较小的外导体直径和较高的传输频率，SMA接口天馈防雷器在这些系统中能够提供稳定的信号传输和防雷保护。

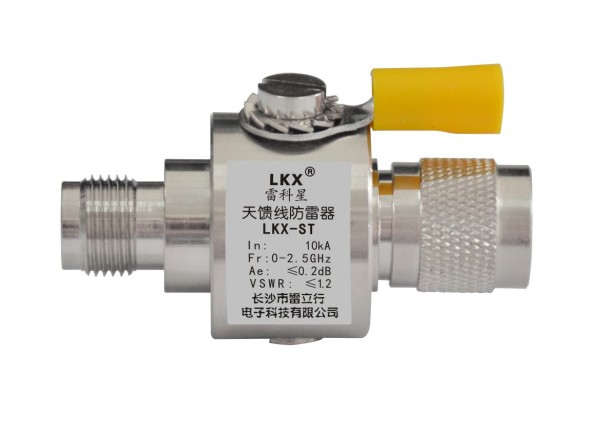

2. TNC接口天馈线信号防雷器

• 适用于需要高速数据传输和更高带宽的系统，如卫星通信、雷达系统和微波通信等。

• TNC接口的大直径外导体和金属屏蔽层使其能够支持更高的传输频率和更强的电磁兼容性，从而在这些系统中提供更好的信号传输和防雷保护。

三、性能参数与指标

1. 传输频率

• SMA接口天馈防雷器的最高传输频率通常可达18GHz，适用于高带宽应用。

• TNC接口天馈线信号防雷器则能够支持高达3GHz的传输频率，适用于更高频率的无线通信系统。

2. 插入损耗与驻波比

• 插入损耗是衡量防雷器对信号传输影响的重要指标。SMA接口和TNC接口的天馈防雷器通常都具有较低的插入损耗，以确保信号传输的质量。

• 驻波比则反映了防雷器与传输线之间的匹配程度。两种接口的天馈防雷器通常都具有较小的驻波比，以确保防雷器不干扰系统的正常工作。

四、安装与维护

1. 安装

• SMA接口和TNC接口的天馈防雷器在安装时都需要遵循特定的连接规范，确保接口的牢固和密封性。

• 两者在安装过程中都需要使用专用的工具进行螺纹连接，以确保连接的稳定性和可靠性。

2. 维护

• 定期对天馈防雷器进行检查和维护是确保其长期稳定运行的关键。

• 对于SMA接口和TNC接口的天馈防雷器，需要检查其连接状态、性能参数以及是否存在损坏或老化的情况。

• 在维护过程中，需要遵循相关的安全规范和操作指南，以确保维护人员的安全和设备的正常运行。

综上所述，SMA接口天馈防雷器和TNC接口天馈线信号防雷器在接口类型、适用场景、性能参数以及安装与维护等方面都存在显著差异。在选择时，需要根据具体的应用场景和设备需求进行综合考虑，以确保选择最适合的防雷器类型。
