T1级浪涌保护器需要怎么选型安装及使用场景

T1级浪涌保护器，作为能够承受10/350µs波形冲击电流的I类试验SPD（电涌保护器），在电气保护中扮演着至关重要的角色。以下是关于T1级浪涌保护器的选型、安装及使用场景的详细介绍：

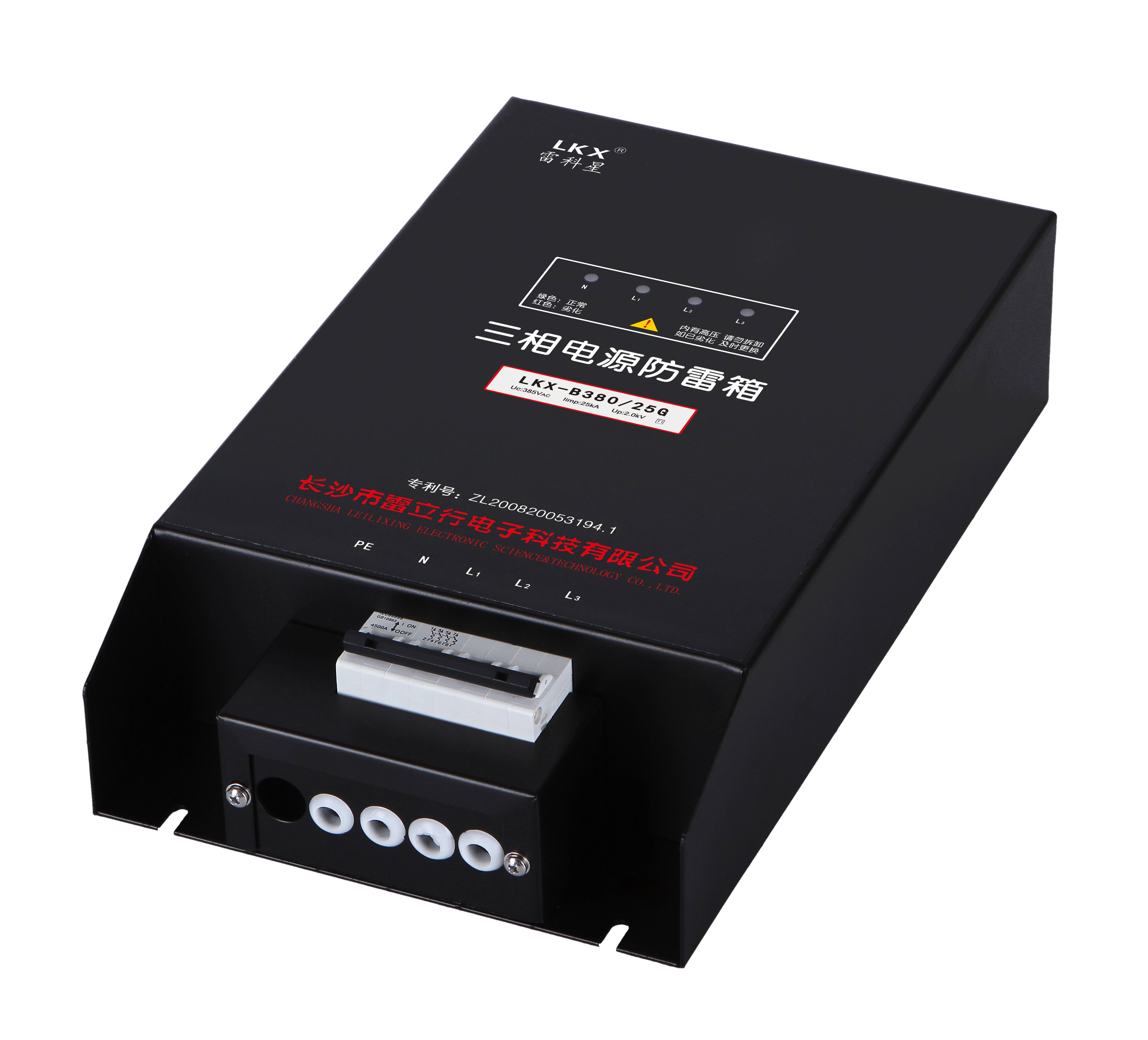

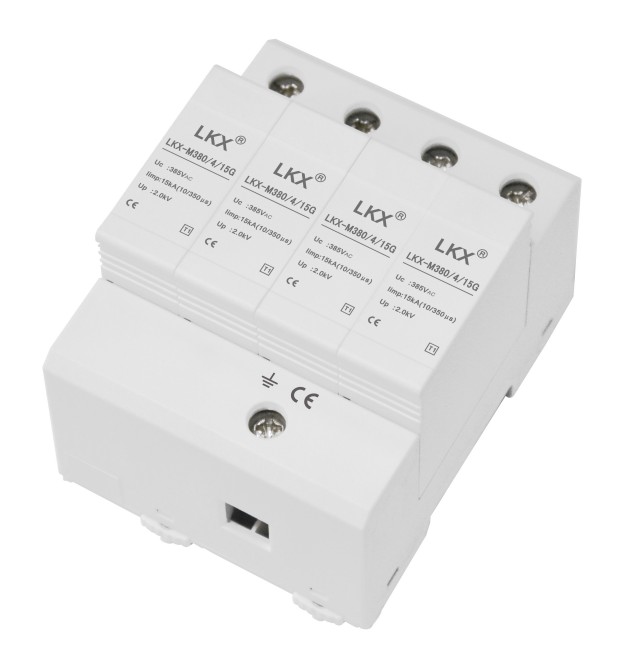

T1级浪涌保护器（模块式、性价比高）                   T1级浪涌保护器（箱式、美观大气）

一、选型

在选型T1级浪涌保护器时，需要关注以下几个关键参数：

1. 冲击放电电流（Iimp）：这是T1类浪涌保护器的通流量，也是其放电能力的体现。常见的规格有15kA和25kA等，根据实际需求选择合适的规格。

2. 最大持续工作电压（Uc）：应高于被保护系统的额定电压，以确保浪涌保护器在正常工作状态下不会对设备运行产生影响。例如，对于220V/380V的三相配电系统，Uc一般选择385V。

3. 电压保护水平（Up）：在特定条件下的电压限制能力，Up值越低，保护性能越好。对于一级浪涌保护器，Up值应小于或等于2.5kV。

此外，还需要考虑浪涌保护器的故障指示功能、是否无续流等因素，以确保其能够在雷电等恶劣环境下可靠工作。

二、安装

T1级浪涌保护器的安装应遵循以下步骤和注意事项：

1. 确定安装位置：通常安装在存在直接雷击风险的环境中的总配电箱或主配电柜的总进线处，如建筑物外面的电源线路上、独立的总配电箱、主配电柜的总进线处、变压器低压侧等位置。同时，应确保浪涌保护器安装在防雷分区LPZ 0A或LPZ 0B与LPZ 1区交界的地方。

2. 断电操作：在安装前，务必切断相关电路电源，并使用验电笔确认无电后方可进行操作。

3. 接线：将电源线路的火线、零线和接地线分别接入浪涌保护器的对应端子。注意保持线缆颜色与端子标识一致，避免混淆。同时，应确保浪涌保护器的接线尽量短、直接、粗，以减少电感效应对浪涌电压的影响。

4. 接地：浪涌保护器的接地线必须连接至配电柜/箱的等电位接地排，且接地电阻应符合相关标准（通常要求小于10欧姆）。

5. 检查与测试：接线完成后，仔细检查各连接点是否牢固，绝缘层是否破损。有条件的话，可使用专用检测仪器对浪涌保护器进行功能测试，确认其工作状态正常。

三、使用场景

T1级浪涌保护器主要适用于以下场景：

1. 工业厂房：工业厂房中通常存在大量的精密仪器和自动化设备，对电压波动和电涌特别敏感。因此，在工业厂房的配电系统中安装T1级浪涌保护器，可以有效地保护设备免受雷电等恶劣环境的损害。

2. 通信基站：通信基站面临的浪涌威胁不仅来自电网，还包括天馈系统上的雷电浪涌。在这种情况下，T1级浪涌保护器可以安装在电力线路上，为通信基站提供第一道防雷防线。

3. 高层建筑：高层建筑由于高度较高，更容易受到雷电的袭击。因此，在高层建筑的配电系统中安装T1级浪涌保护器，可以有效地保护建筑内的电气设备免受雷电损害。

综上所述，T1级浪涌保护器在选型、安装及使用场景方面都需要严格遵循相关标准和规范，以确保其能够正确、安全地发挥防护效能。

T1级浪涌保护器10/350（LKX-M380）一级 T1

■产品用途

Iimp（10/350）T1级浪涌保护器，具有高雷电放电能力，适用于电源系统第一级防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

■产品特点

● 性能稳定可靠。

● 适用于不同电网制式，保护更全面。

● 高雷电放电能力，ns级响应速度。

● 10/350μs、放电管型、带窗口和10/350μs、压敏型：有故障显示窗口，可带遥信报警功能。

● 35mm 导轨安装，标准模块化设计。

● 节能、环保，安装简单、方便，无须特殊维护。

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关。

● 安装完毕后（18mm的模块应将模块插到位），检查防雷模块是否正常工作。

●10/350μs、放电管型、带窗口；10/350μs、压敏型：在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

● 并联式电源防雷模块应并联安装（也可采用凯文接线方式），单片宽度为36mm的模块，可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。
