同轴天馈信号防雷器是用于保护天馈线免受雷电侵害的重要设备。以下是关于同轴天馈信号防雷器的详细参数及使用环境的介绍：

一、详细参数

1. 工作频率：

• 一般而言，同轴天馈信号防雷器的工作频率范围较宽，如0~3000MHz，能够满足多种通信系统的需求。

2. 冲击耐受能力：

• 冲击耐受能力C2可达20kV&10kA，标称放电电流In（8/20μs）为10kA，冲击放电电流Iimp（10/350μs）为2kA，这些参数表明防雷器能够承受较大的雷电冲击。

3. 电压保护水平：

• 电压保护水平Up通常为500V，表示防雷器在雷电冲击下能够将电压限制在安全范围内。

4. 特性阻抗：

• 特性阻抗一般为50Ω或75Ω，与同轴电缆的特性阻抗相匹配，以减少信号反射和损耗。

5. 插入损耗：

• 插入损耗是衡量防雷器对信号传输影响的重要指标，一般要求≤0.5dB或更低（如≤0.2dB），以确保信号传输质量不受影响。

6. 驻波比：

• 驻波比反映了防雷器与同轴电缆之间的匹配程度，一般要求≤1.2，以减少信号反射和干扰。

7. 接口类型：

• 同轴天馈信号防雷器的接口类型多样，如BNC、N型、SMA等，以适应不同设备的连接需求。

8. 其他参数：

• 包括响应时间、传输速率、外形尺寸、安装方式等，这些参数根据具体产品而有所不同。

二、使用环境

1. 通信基站：

• 用于保护基站的天馈线系统，防止因雷击而导致的信号中断和设备损坏。

2. 广播电视系统：

• 保护广播电视发射塔和接收设备的天馈线，确保信号的正常传输。

3. 卫星通信系统：

• 安装在卫星天线和接收器之间，防止卫星信号受到雷击干扰。

4. 移动通信网络：

• 保障移动通信基站和手机信号的稳定性，减少因雷击造成的通信故障。

5. 微波通信系统：

• 对微波传输设备的天馈线进行保护，提高信号传输的可靠性。

6. 其他射频信号设备：

• 如雷达、导航设备等，也可以使用同轴天馈信号防雷器来保护其免受雷击影响。

三、注意事项

1. 选择与被保护设备接口类型相同的产品：

• 确保防雷器能够正确连接到被保护设备上。

2. 防雷器的输入端接外线，输出端与被保护设备的输入端相连接：

• 确保雷电冲击能够被正确引入防雷器并泄放到大地。

3. 防雷器的PE线必须与防雷系统的地线可靠连接：

• 连接线要求短、粗、直，以减少分布电感对雷击电磁脉冲能力泄放的影响。

4. 定期检测防雷器：

• 在使用期间，应定期检测防雷器的性能，如果出现故障应及时维修或更换，以确保设备安全。

综上所述，同轴天馈信号防雷器具有多种参数和广泛的应用环境，正确选择和使用防雷器对于保护天馈线系统和设备的安全至关重要。

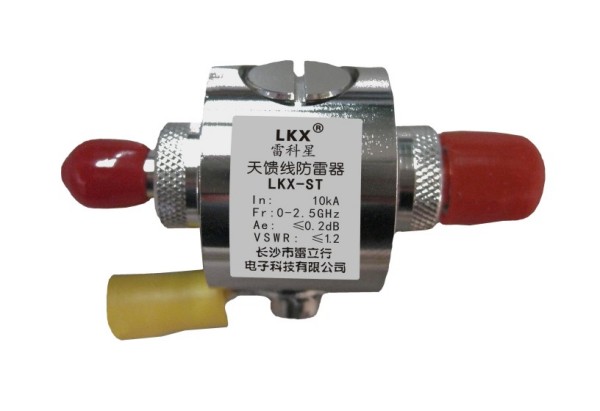

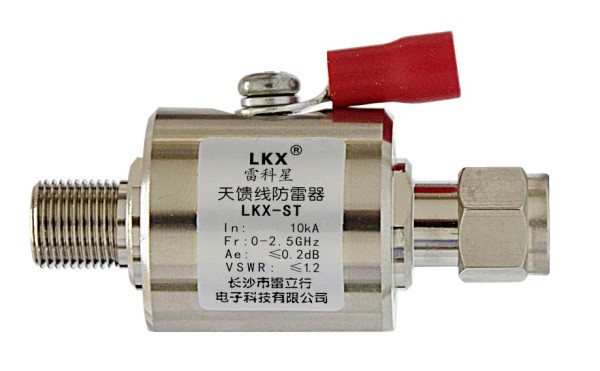

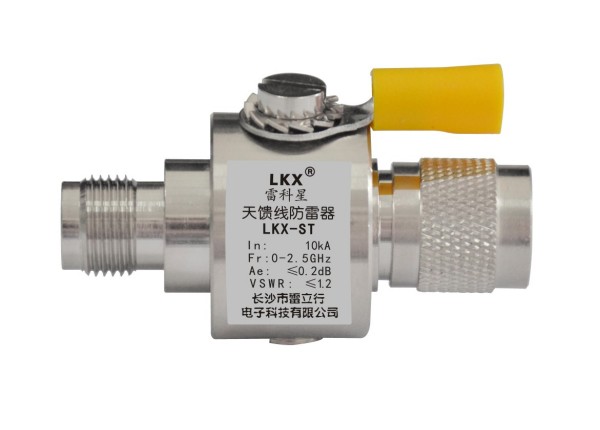

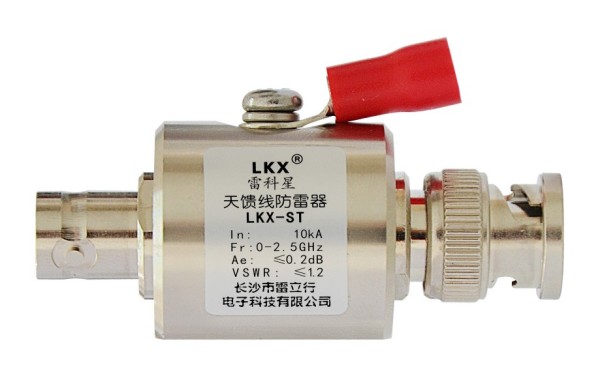

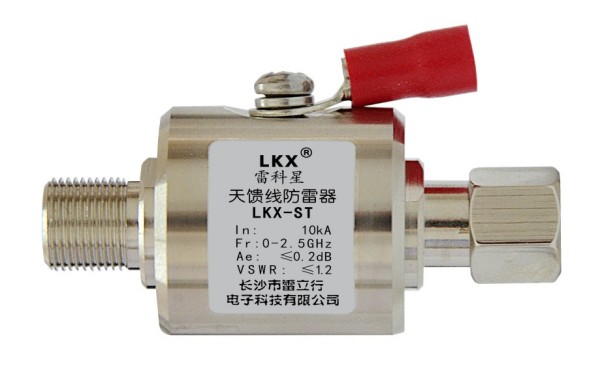

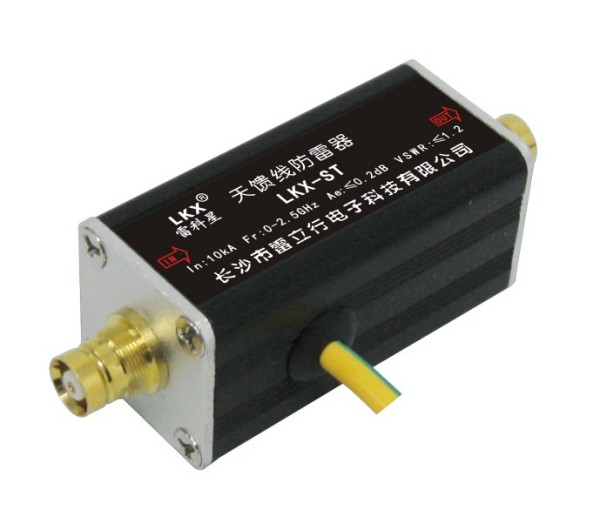

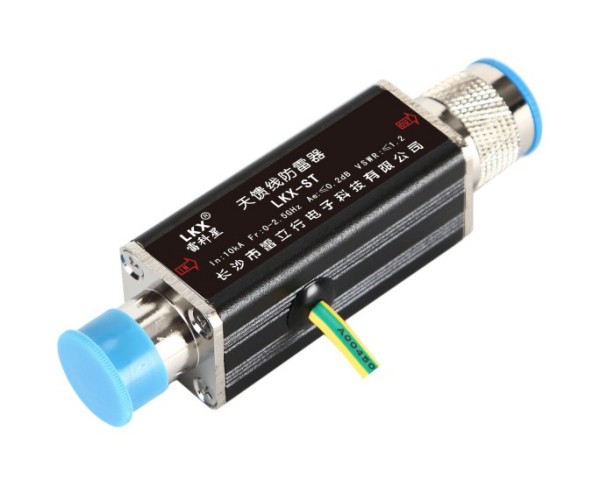

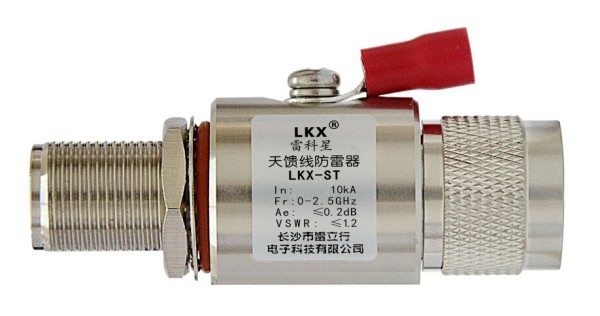

天馈信号防雷器

■产品用途

          天馈信号防雷器主要用于沿各种天馈线线路侵入设备的雷电（过电压）防护，如天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）。

■产品特点

● 放电电流大，采用多级保护。

● 内置快速半导体保护器件，响应速度快，残压低。

● 核心元件采用国际知名品牌，性能优越。

● 节能、环保，安装简便，适用于各种标准接口类型。

● 插入损耗低，确保线路畅通。

● 驻波系数小，工作频率范围宽。

■技术参数

■安装说明

● 本产品为串联连接方式。

● 请选择与被保护设备接口类型相同的产品。

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接（其中黄铜类产品两端都可以接输入线或输出线），切勿接错。

● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
