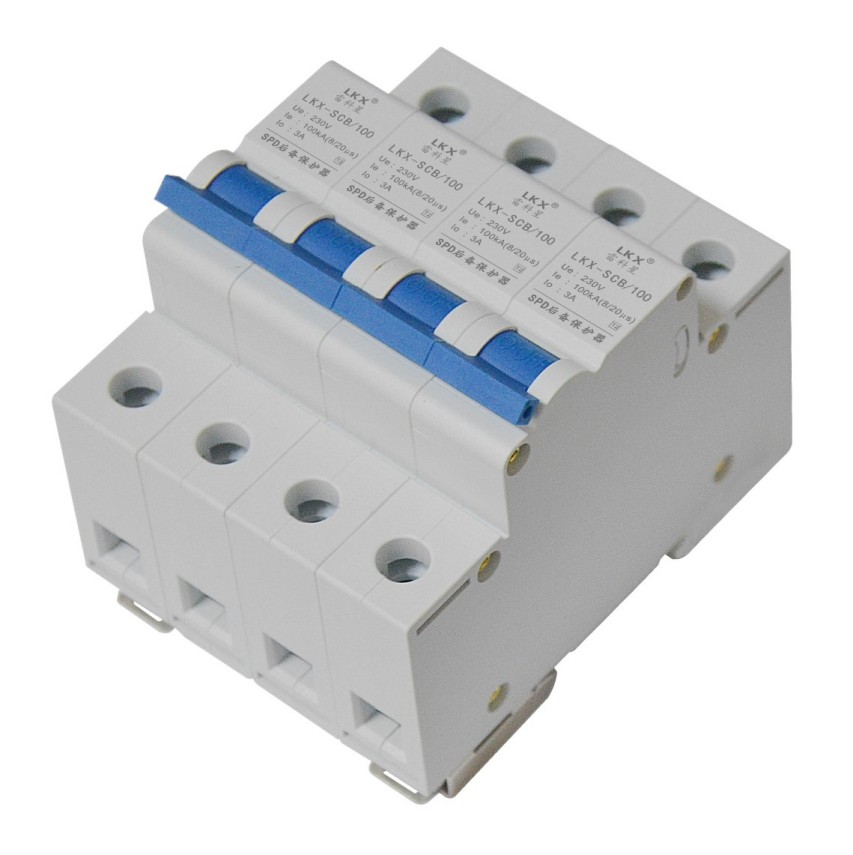

SPD专用后备保护器SCB15KA应用场景和安装过程

SPD专用后备保护器SCB15KA（以下简称SCB15KA）是一种专为浪涌保护器（SPD）提供后备保护的装置。以下是关于其应用场景和安装过程的详细介绍：

一、应用场景

SCB15KA广泛应用于各种需要电气保护的系统中，包括但不限于：

1. 电力系统：在变电站、电网配电室等场所，SCB15KA可用于保护SPD，防止SPD故障导致停电事故。

2. 信息通信系统：在数据中心、基站等场所，SCB15KA能够保护SPD，防止SPD故障导致通信设备损坏。

3. 石油化工系统：在炼油厂、化工厂等易燃易爆环境中，SCB15KA的保护作用尤为重要，它能有效防止SPD故障引发的火灾爆炸事故。

4. 轨道交通系统：在地铁、轻轨等场所，SCB15KA可保护SPD，防止SPD故障影响列车运行安全。

5. 智能家居：在家庭、办公楼等场所，SCB15KA可用于保护SPD，防止SPD故障导致家用电器损坏。

二、安装过程

SCB15KA的安装应遵循以下步骤和注意事项：

1. 确认设备型号和规格：

• 根据实际需要，选择适合的SCB15KA型号和规格，确保其与被保护设备相匹配。

2. 准备工具和材料：

• 准备安装所需的工具，如螺丝刀、钳子、绝缘手套等。

• 准备所需的材料，如导线、接线端子等。

3. 断开电源：

• 在进行安装之前，务必断开被保护设备的电源，以确保安全。

4. 确定安装位置：

• 选择合适的安装位置，通常应安装在被保护设备的电源进线处，确保SCB15KA能够承受可能的电涌冲击。

• SCB15KA应安装在易于接近、便于操作和维护的位置。

5. 连接导线：

• 使用合适的导线将SCB15KA的输入端与电源进线连接，将输出端与被保护设备的电源输入端连接。

• 连接时应确保导线接触良好，并使用接线端子固定好。

6. 固定设备：

• 使用螺丝将SCB15KA固定在安装位置上，确保设备稳固可靠，不易晃动。

7. 检查连接：

• 检查所有连接是否牢固可靠，确保没有松动或接触不良的情况。

8. 恢复电源：

• 在确保所有连接正确无误后，恢复被保护设备的电源，观察SCB15KA是否正常工作。

9. 安全与维护：

• 在安装和维护SCB15KA时，应遵守相关的电气安全规范和操作规程。

• SCB15KA应定期进行检查和维护，以确保其正常工作。检查内容包括SCB15KA的接线情况、工作状态、有无损坏等。

综上所述，SCB15KA在电气系统中具有广泛的应用场景和重要的保护作用。通过合理的安装和维护，可以确保电气设备的安全运行。

■产品概述

依据相关标准（GB18802.1和GB50057）相关规定，SPD回路前端必须串联过电流保护电器。而市面上现有的普通过电流保护器多是用于保护后端用电设备的熔断器或断路器，无法与SPD有效协调配合，难以实现防雷保护功能，严重的甚至会引起火灾的发生。

目前与SPD大量配套使用的熔断器或断路器有以下三点不协调：

1、雷电流冲击时，误分断、易损坏——SPD无法发挥防雷保护功能；

2、SPD短路时，工频续流不分断——SPD失效或短路时线路电流不大，难以满足熔断器和断路器的分断电流要求，熔断器和断路器不能分断电流，易致使SPD发热自燃，引发起火事故；

3、雷电流冲击时，残压高——设备防雷保护可靠性降低。

针对以上产品不协调情况，我司经过长期研发及大量试验验证开发出本系列SPD后备保护器产品，能与SPD有效协调配合，实现防雷保护功能，解决了使用熔断器或断路器作为SPD后备保护器存在安全隐患的问题。

本产品与SPD配合使用的直接效果是：大雷电冲击下，不分断，确保防雷保护功能有效发挥；SPD发生故障时，小工频电流流过迅速分断，确保电网和用电安全。

■产品特点

● 大雷电冲击电流不分断、不损坏，确保SPD防雷保护有效。

● 故障工频续流分断能力强，确保电网及用电安全。

● 雷电流冲击残压低，提高防雷可靠性。

● 2片/4片、T1：可带遥信报警功能。

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 安装时请根据安装示意图所示连接，其中L、L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上SPD专用后备保护器，检查工作状态是否正常。

● 连接线要求牢固可靠，且要求短、粗、直。
