天馈信号防雷器详解

一、起源

随着无线通信技术的飞速发展，基站、电视广播系统、卫星通信系统等天馈系统日益普及。然而，这些系统常常暴露在室外环境中，极易受到雷电的威胁。为了保护这些昂贵的设备免受雷电浪涌的损害，天馈信号防雷器应运而生。天馈信号防雷器作为浪涌保护器的一种，专门针对馈线进行防雷保护，其起源可以追溯到对无线通信设备防雷需求的不断增加。

二、原理

天馈信号防雷器的工作原理基于非线性电阻元件的特性。在正常电压下，它呈现高阻态，对信号传输几乎没有影响；而在雷电产生的高电压瞬间，避雷器迅速转变为低阻态，将雷电电流迅速引导至地下，从而保护天馈系统免受雷电冲击。通常采用气体放电管或压敏电阻等元件来实现快速的电压响应，内部的电感和电容组件有助于优化避雷器的频率特性，确保在防雷的同时不影响信号的正常传输。

三、参数

天馈信号防雷器的参数众多，以下是一些关键参数及其说明：

• 工作频率范围：一般较宽，如0~3000MHz，能够满足多种通信系统的需求。

• 冲击耐受能力：如C2可达20kV&10kA，表示防雷器能够承受较大的雷电冲击。

• 标称放电电流In(8/20μs)：如10kA，表示在8/20微秒波形下的标称放电电流。

• 冲击放电电流Iimp(10/350μs)：如2kA，表示在10/350微秒波形下的冲击放电电流。

• 电压保护水平Up：通常为500V，表示防雷器在雷电冲击下能够将电压限制在安全范围内。

• 特性阻抗：一般为50Ω或75Ω，与同轴电缆的特性阻抗相匹配，以减少信号反射和损耗。

• 插入损耗：一般要求≤0.5dB或更低（如≤0.2dB），以确保信号传输质量不受影响。

• 驻波比：一般要求≤1.2，以减少信号反射和干扰。

四、接口

天馈信号防雷器的接口类型多样，以适应不同设备的连接需求。常见的接口类型包括BNC、N型、SMA、TNC等，以及DIN头、F头、L9接口等多种形式。在选择防雷器时，应确保防雷器的接口形式与被保护设备的接口类型相匹配，以确保连接可靠和信号传输稳定。

五、应用场景

天馈信号防雷器广泛应用于各种无线通信设备、基站、电视广播系统、卫星通信系统以及无线网络系统等天馈系统的防雷保护中。具体应用场景包括：

• 通信基站：保护天线和馈线免受雷电冲击，确保通信系统的连续性。

• 无线电和电视广播系统：防止雷电引起的电压浪涌对设备和信号传输的影响，确保广播信号的稳定传输。

• 卫星通信系统：减少雷电引起的故障和损坏，保护卫星通信系统的天线和馈线。

• 无线网络系统：保护无线路由器、基站和其他网络设备的天线和馈线，确保网络的稳定运行。

六、安装

天馈信号防雷器的安装相对简单，但需要注意以下几点：

• 接口匹配：确保防雷器的接口与被保护设备的接口相匹配。

• 串联连接：防雷器应串接安装在接收设备端口上，确保连接可靠。

• 接地要求：防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直，以减少分布电感对雷击电磁脉冲能力泄放的影响。

• 安装位置：防雷器最好安装在户外，靠近被保护设备的一端，以减少感应雷对室内设备的影响。

七、前景

随着无线通信技术的不断发展和普及，天馈系统的防雷保护需求也将持续增长。天馈信号防雷器作为保护天馈系统免受雷电浪涌干扰和损坏的重要设备，其市场前景广阔。未来，随着技术的不断进步和创新，天馈信号防雷器的性能将更加优越、功能将更加完善、应用将更加广泛。同时，随着人们对防雷保护意识的不断提高，天馈信号防雷器的市场需求也将持续增长。

综上所述，天馈信号防雷器在保护无线通信设备免受雷电浪涌干扰和损坏方面发挥着重要作用。通过了解其起源、原理、参数、接口、应用场景、安装方法以及市场前景等方面的信息，我们可以更好地选择和使用天馈信号防雷器，为无线通信系统的稳定运行提供有力保障。

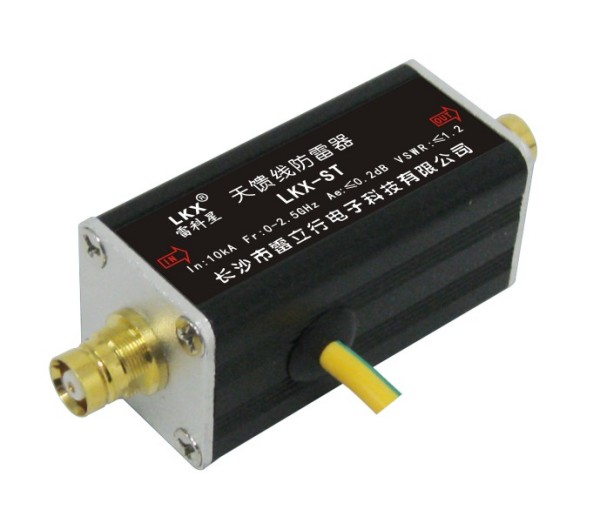

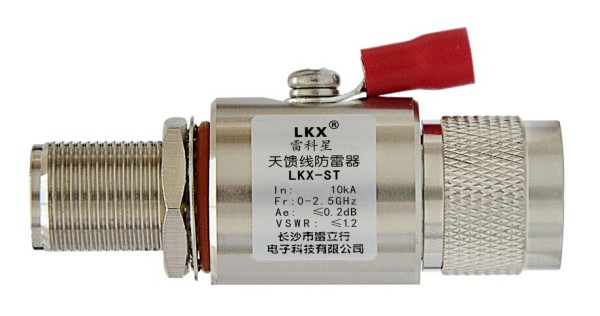

天馈信号防雷器（各种接口）

■天馈信号防雷器产品用途

          天馈信号防雷器主要用于沿各种天馈线线路侵入设备的雷电（过电压）防护，如天馈信号设备（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移动通信设备和有线电视等）。

■天馈信号防雷器产品特点

● 放电电流大，采用多级保护。

● 内置快速半导体保护器件，响应速度快，残压低。

● 核心元件采用国际知名品牌，性能优越。

● 节能、环保，安装简便，适用于各种标准接口类型。

● 插入损耗低，确保线路畅通。

● 驻波系数小，工作频率范围宽。

■天馈信号防雷器技术参数

■天馈信号防雷器安装说明

● 本产品为串联连接方式。

● 请选择与被保护设备接口类型相同的产品。

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接（其中黄铜类产品两端都可以接输入线或输出线），切勿接错。

● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
