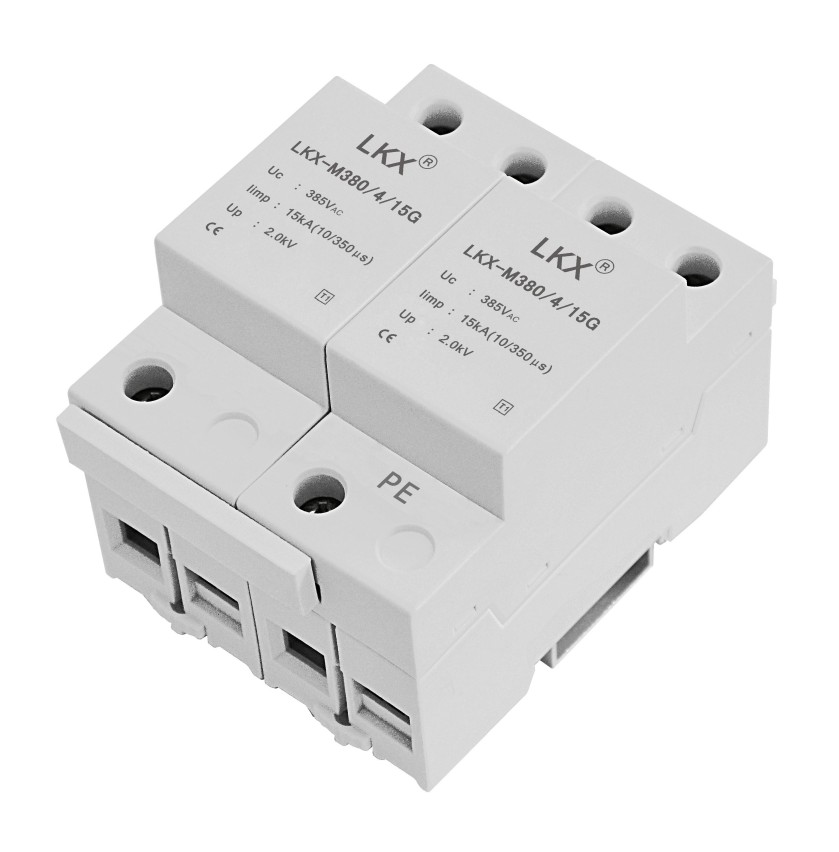

T2浪涌保护器(SPD)是一种通过8/20μs波形电流冲击试验的电涌保护装置,主要用于限制经一级SPD(T1级)限制后仍可能损坏设备的过电压,适用于建筑物内部配电系统的第二级防护及特定设备的前端保护。
标称放电电流(In)
在8/20μs波形下可承受至少10次冲击的电流值,常见规格为20kA、40kA、60kA等,反映其长期稳定性。
最大放电电流(Imax)
通常为In值的2倍,最高可达200kA,表示其瞬时过载能力。
电压保护水平(Up)
电涌冲击下SPD两端的残压值,需低于被保护设备的耐受电压(如1.5kV-2.5kV),确保设备安全。
响应时间
通常≤25ns,确保在纳秒级内动作,快速抑制过电压。
工作原理
通过非线性元件(如压敏电阻MOV、气体放电管GDT)实现电压钳位与能量泄放:
MOV:正常电压下呈高阻态,过压时迅速导通,泄放电涌能量。
GDT:用于高能冲击的初级泄放,击穿后形成低阻抗通路。
热脱扣装置:过载时自动切断电路,防止火灾风险。
建筑物内部配电系统
安装于分配电柜,作为T1级SPD的后级补充,进一步降低残压。
适用于一般商业和住宅建筑,这些场所通常不处于高风险雷电活动区域。
敏感设备前端保护
如数据中心服务器、医疗设备、工业控制系统的配电箱,提供终端防护。
适用于对电压波动和浪涌极其敏感的设备。
通信与能源设施
基站、变电站低压侧、新能源供电系统的过电压防护。
适用于电源线路的间接闪电影响或电网中的较小电流冲击。
电流参数匹配
一般建筑:In≥20kA。
高风险场景:In≥40kA。
根据防雷分区(LPZ1及后续区域)选择In值:
系统类型适配
针对TT、TN-S等供电系统选择对应接线方式(如3P+N或4P结构)。
Up值选择
需低于设备耐压值的80%,如精密仪器推荐Up≤1.5kV。
导线截面积
相线≥4mm²,接地线≥6mm²(依据GB 50343标准)。
级间距离
与T1级SPD间隔≥10m,或加装退耦装置以实现能量配合。
接地电阻
≤4Ω,确保泄放路径通畅。
状态监控
部分T2 SPD配备遥信触点,可远程报警失效状态。
定期检测
雷雨季节后检查SPD模块是否变色(如窗口变红提示失效),并测量Up值。
更换标准
MOV老化(漏电流>20μA)或In值下降30%时需更换模块。
深度求索
T2级浪涌保护器(SPD)是一种能够承受8/20μs波形感应放电电流的电涌保护设备。根据IEC 61643标准,T2级SPD属于第二级防雷保护器,主要用于限制经一级SPD(T1级)限制后仍可能损坏设备的过电压15。
标称放电电流(In):8/20μs波形下可承受至少10次冲击的电流值,常见规格有20kA、40kA、60kA等78
最大放电电流(Imax):通常为In值的2倍,最高可达200kA5
电压保护水平(Up):电涌冲击下SPD两端的残压值,范围通常在1.5kV-2.5kV之间68
响应时间:≤25ns,确保在纳秒级内动作8
T2类SPD通过以下非线性元件实现保护功能:
压敏电阻(MOV):正常电压下呈高阻态,过压时迅速导通,将电涌能量转化为热能泄放
气体放电管(GDT):用于高能冲击的初级泄放,击穿后形成低阻抗通路
热脱扣装置:过载时自动切断电路,防止火灾风险8
商业与住宅建筑:适用于一般商业和住宅建筑的电气系统,这些场所通常不处于高风险的雷电活动区域15
工业设备保护:用于对工业设备进行局部保护,防止电网中的电压冲击或电源线路的间接闪电影响15
低风险环境:适用于低雷电活动频率和低风险环境的地区15
UPS输出柜:特别适合对电源质量要求较高的场合,如数据中心、服务器机房等10
风险评估:根据所在地区的雷电活动频率和建筑重要性选择防护等级
系统协调:通常需要与T1级SPD配合使用,形成分级防护体系
参数匹配:确保SPD的Up值低于被保护设备的耐受电压
安装位置:T2级SPD应安装在分配电柜或用电设备前端
