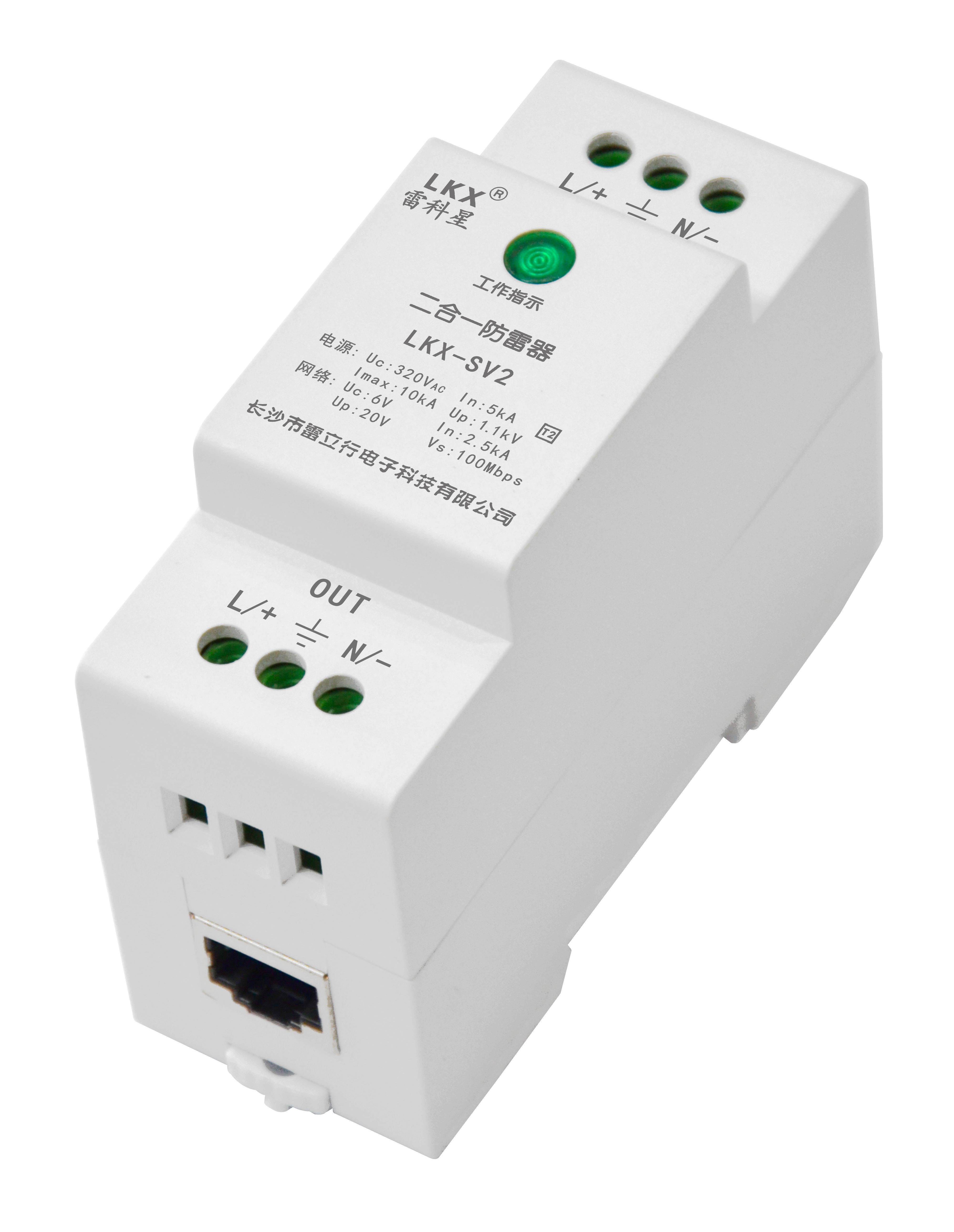

电源网络二合一防雷器的功能

电源网络二合一防雷器是一种能够在电源线路和数据线路上同时防止雷击的装置。其主要功能包括：

1. 防止雷电冲击：电源网络二合一防雷器能够有效地吸收和抑制雷电产生的过电压、电涌等干扰信号，防止这些信号通过电源线路和网络线路进入设备，从而保护设备免受雷电冲击的损害。

2. 降低电压浪涌：在雷击发生时，该防雷器能够通过其内部的电气元器件进行调节，使电压浪涌得到控制，保证设备的正常运行。

3. 提高设备可靠性：通过提供稳定的电源和网络环境，电源网络二合一防雷器能够增强设备的稳定性和可靠性，确保设备在恶劣环境下也能正常工作。

电源网络二合一防雷器的安装

电源网络二合一防雷器的安装需要遵循一定的步骤和注意事项，以确保其能够正常工作并发挥最大的保护效果：

1. 确定安装位置：防雷器应串联在信号通道（外线）和被保护设备之间。其输入端（IN）与信号通道相接，输出端（OUT）与被保护设备相接，不可接反。

2. 线路敷设：安装时两端线路必须分开敷设，不可捆扎在一起，以防止二次感应现象的发生。

3. 接地处理：接地应可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。给防雷器安装接地线时应断开设备，避免因电焊等强电流从地线引入而损坏设备。

4. 接地电阻要求：系统采用专用接地装置时，其接地电阻不得大于4Ω；采用综合接地网时，其接地电阻不得大于1Ω。

5. 防水措施：电源网络二合一防雷器不具备防水功能，因此若安装在室外，应加装防水设备。

电源网络二合一防雷器的使用环境

电源网络二合一防雷器适用于各种需要保护电源和网络设备的场所和行业，包括但不限于：

1. 住宅和商业建筑：如住宅、办公楼、商场、酒店等，用于保护建筑内的电力设备，如电脑、服务器、电视、空调等。

2. 工业领域：如机器设备、控制系统、传感器等工业设备和生产线上的电力设备。

3. 通信系统：如电话交换机、路由器、交换机等通信设备和网络设备。

4. 数据中心：用于保护数据中心中的服务器、存储设备和网络设备，确保数据的安全性和稳定性。

5. 医疗设施：如医疗仪器、监护设备、手术室设备等医院、诊所和医疗设备。

此外，在使用环境方面，电源网络二合一防雷器通常要求环境温度在-40~+85℃之间，相对湿度不超过95%（在25℃时），且安装高度不超过3km。这些要求有助于确保防雷器在恶劣环境下也能正常工作。

综上所述，电源网络二合一防雷器具有多种功能，其安装和使用环境也具有一定的要求。在实际应用中，应根据具体需求和环境条件进行选择和安装，以确保其能够发挥最大的保护效果。

电源网络二合一防雷器的工作原理是通过电压限制和能量分流的方式来保护设备免受雷击损害。以下是详细解释：

一、电压限制

当雷电产生的高压瞬态电流通过防雷器时，其内部的电气元件（如压敏电阻）会起到限制电压的作用。压敏电阻是一种电阻值随外加电压变化而变化的电阻器，当雷电高压瞬态电流通过时，压敏电阻的电阻值迅速下降，从而将高电压限制在设备可承受的范围内。

二、能量分流

防雷器内部还包含气体放电管等非线性元件。当电压超过气体放电管的击穿电压时，其内部气体会电离，形成导电通道，将雷电流引导至地，从而保护设备不受过电压影响。此外，瞬态抑制二极管等高效能保护元件也能在纳秒级时间内响应过电压，将瞬态电流迅速抑制，进一步确保输出电压稳定在设备的安全范围内。

三、具体工作步骤

1. 压敏电阻作用：首先，当雷电产生的瞬态高压进入防雷器时，压敏电阻会首先起作用，将电压限制在安全范围内。

2. 气体放电管击穿：如果电压继续升高，气体放电管会击穿导通，将过电压电流分流至地。

3. 瞬态抑制二极管抑制：最后，瞬态抑制二极管会对残余电压进行进一步抑制，确保输出电压稳定在设备的安全范围内。

四、应用与效果

电源网络二合一防雷器广泛应用于各种需要保护电源和网络设备的场所和行业，如住宅和商业建筑、工业领域、通信系统、数据中心以及医疗设施等。通过防止雷电损害设备，防雷器能够显著提高系统的可靠性，减少设备故障率和维修成本。

综上所述，电源网络二合一防雷器通过电压限制和能量分流的方式，利用压敏电阻、气体放电管和瞬态抑制二极管等电气元件的协同作用，有效保护设备免受雷击损害。

电源网络二合一防雷器作为一种同时保护电源和网络线路的防雷设备，具有一系列优点，但也存在一些缺点。以下是对其优缺点的详细分析：

优点

1. 多功能性：

• 电源网络二合一防雷器集成了电源和网络防雷功能，可以同时保护电源线路和数据线路，减少了设备数量，节省了空间和成本。

2. 高效性：

• 该防雷器通常具有较大的通流容量和高速反应时间，能够在极短的时间内将过电压控制在设备能承受的范围内，有效防止雷击对设备的损害。

3. 易于安装和维护：

• 电源网络二合一防雷器采用集成化结构，体积小，接线简易，安装方便。同时，一些产品还提供了LED失效指示功能，方便用户进行故障排查和维护。

4. 低损耗：

• 由于防雷器内部采用了先进的电气元件和工艺，因此在使用过程中损耗较低，不会对设备的正常运行产生影响。

5. 适用范围广：

• 电源网络二合一防雷器适用于各种需要保护电源和网络设备的场所和行业，如住宅和商业建筑、工业领域、通信系统、数据中心以及医疗设施等。

缺点

1. 功能限制：

• 由于二合一防雷器集成了电源和网络防雷功能，可能在某些特定领域或需要极高防雷性能的特殊场合，其表现不如单独的电源防雷器或网络防雷器那么专业和高效。

2. 维护难度：

• 由于二合一防雷器集成了两种功能，一旦发生故障，可能需要更复杂的诊断和维护过程。对于不熟悉这种设备的用户来说，可能会增加维护的难度和成本。

3. 价格相对较高：

• 相比单独的电源防雷器或网络防雷器，二合一防雷器在价格上可能稍高一些。这可能会增加一些用户的购买成本。

综上所述，电源网络二合一防雷器具有多功能性、高效性、易于安装和维护以及低损耗等优点，但也存在功能限制、维护难度较高以及价格相对较高等缺点。在选择使用时，用户应根据自己的实际需求和预算进行权衡。

二合一视频监控防雷器

■产品用途

   二合一视频监控防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于通信场所、楼宇等各种安防场所室内、室外监控系统高速球、中速球、云台摄像机等的电源、视频/音频、云台控制线路的防雷（浪涌）保护。

■产品特点

● 产品采用串联式结构设计，具有多级保护功能。

● 信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。

● 放电电流大，响应速度快，损耗低。

● 节能、环保，残压低，使用寿命长。

● 集成化组合、体积小，接线简易，安装方便，实用性强。

■安装说明

● 本产品为串联连接方式。

● 安装前必须切断电源，严禁带电操作。

● 请选择与被保护设备接口类型相同的产品。

● 防雷器应与被保护设备的工作电压相匹配。

● 防雷器：电源线路的“L/+”为火线/正极，“N/–”为零线/负极；控制信号线路的A、B为信号的两极。

● 安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。

● 防雷器电源部分带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。

● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

● 免接地产品无需连接地网，为达到本产品的较佳防雷效果，建议将PE等电位点与设备公共端、直流电源地、交流电源地或其他简易金属接地体相连接。

● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
