复合型B+C电源防雷模块介绍安装及应用场景

复合型B+C电源防雷模块是一种用于电源系统防雷保护的重要设备，以下是对其的详细介绍及应用场景分析：

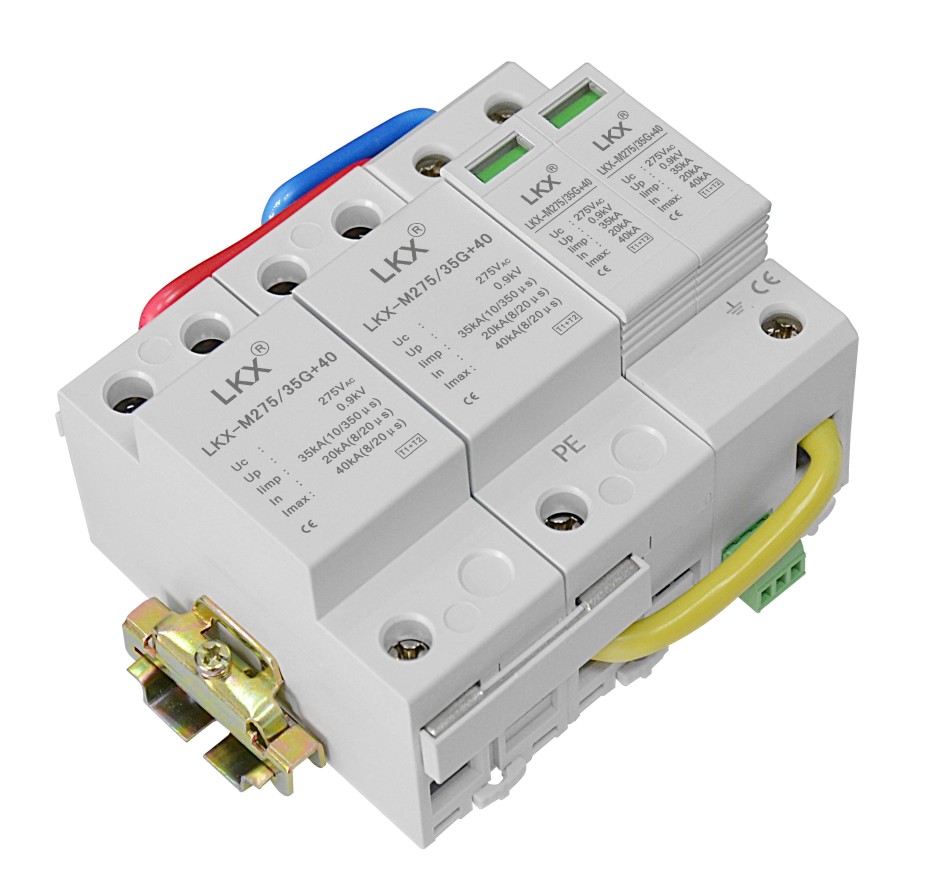

一、复合型B+C电源防雷模块介绍

1. 定义：

• 复合型B+C电源防雷模块是结合了B级和C级防雷器特点的一种电源防雷设备。它不仅能承受高通流容量的雷电流，还具有低的保护电压特性，能够作为一个联合保护器使用。

2. 主要特点：

• 一体化设计：许多复合型B+C电源防雷模块采用一体化设计，结构紧凑，安装简便。

• 高通流容量：能够承受较大的雷电流冲击，保护电源系统免受雷击过电压的损害。

• 低残压：在雷击时，防雷模块能够迅速将过电压降低至安全水平，保护设备不受损害。

• 快速响应时间：防雷模块的响应时间极短，能够在极短的时间内对雷击过电压进行响应。

• 状态指示：部分防雷模块自带工作状态指示灯，能够方便地监测防雷模块的工作状态。

3. 工作原理：

• 当电源系统受到雷击过电压时，防雷模块内部的压敏电阻等元件会迅速响应，将过电压吸收并泄放到大地中，从而保护电源系统不受损害。

二、复合型B+C电源防雷模块应用场景

1. 多雷区和强雷区：

• 在多雷区和强雷区，建筑物、山腰建筑物或高山机房（如通信站）等易受雷击的区域，复合型B+C电源防雷模块能够有效保护电源系统免受雷击过电压的损害。

2. 移动通信基站：

• 移动通信基站通常位于较高的位置，易受雷击影响。使用复合型B+C电源防雷模块能够保护基站电源系统，确保基站正常运行。

3. 电力变电站：

• 电力变电站是电力系统的重要组成部分，其电源系统需要得到可靠的防雷保护。复合型B+C电源防雷模块能够承受较大的雷电流冲击，保护电力变电站的电源系统不受损害。

4. 高速公路配电系统：

• 高速公路配电系统需要确保供电的稳定性和可靠性。使用复合型B+C电源防雷模块能够保护配电系统的电源设备，避免因雷击过电压而导致的供电中断。

5. 其他重要设备：

• 除了上述应用场景外，复合型B+C电源防雷模块还适用于微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，以及各种配电站、配电房、配电柜、交直流配电屏、开关箱等关键设备。

综上所述，复合型B+C电源防雷模块具有高通流容量、低残压、快速响应时间等显著优点，在多雷区和强雷区的建筑物、移动通信基站、电力变电站、高速公路配电系统以及其他重要设备中得到了广泛应用。

复合型B+C电源防雷模块的安装方式通常涉及以下步骤和注意事项：

一、安装前准备

1. 选择安装位置：

• 防雷模块应安装在电源进线处，如配电房、配电柜、交流配电屏、开关箱等，以便于对电源进行集中防护。

• 安装位置应通风良好，无腐蚀性气体和粉尘，以保证防雷模块的长期稳定运行。

2. 准备工具和材料：

• 根据防雷模块的安装要求，准备相应的安装工具（如冲击钻、螺丝刀、橡胶锤等）和材料（如膨胀螺栓、平垫、弹垫、螺母、绝缘多股铜导线等）。

二、安装步骤

1. 标记安装孔位置：

• 在选定的安装位置上，根据防雷模块的安装孔位置和尺寸，在墙面上画出膨胀螺栓孔的位置。对于挂式防雷模块，通常需要在墙面上画出两个或更多个膨胀螺栓孔的位置。

2. 打孔并安装膨胀螺栓：

• 使用冲击钻和合适的钻头，在墙面上垂直打孔，孔深应适度以确保膨胀螺栓能够牢固嵌入墙面。

• 清洁安装孔和墙面，将膨胀螺栓放入安装孔中，并使用橡胶锤或扳手将其敲入墙面，直到膨胀螺栓的膨胀管全部敲入墙面。

3. 安装防雷模块：

• 将防雷模块的安装孔对准膨胀螺栓，将平垫、弹垫和螺母装入膨胀螺栓中，并校正防雷模块的位置。确保防雷模块牢固地固定在墙面上。

4. 连接电源线路：

• 在断开电源的情况下，使用截面积不小于规定值的绝缘多股铜导线（如10mm²或16mm²），将防雷模块的L1、L2、L3（或L、N、PE等，具体根据防雷模块型号而定）端子与供电线路相应的输电线进行并联连接。确保连接牢固可靠，并尽量减小接点的接触电阻。

5. 接地处理：

• 将防雷模块的接地端子与建筑物的接地系统或独立接地网进行可靠连接。使用截面积不小于16mm²的绝缘多股铜导线，并确保接地电阻符合相关标准要求（通常小于4Ω或10Ω，具体根据防雷规范要求而定）。

三、安装注意事项

1. 切断电源：在安装过程中，必须确保电源已断开，并采取相应的安全措施，严禁带电操作。

2. 符合规范：防雷模块的安装应符合防雷规范要求，确保接地电阻、电气配合等参数满足标准。

3. 定期检查：安装完成后，应定期对防雷模块进行检查和维护，包括检查连接是否松动、工作状态是否正常等。特别是在雷雨季节前及整个雷雨期更应加强检查和维护工作。

4. 专业人员：防雷模块的安装应由专业人员进行，以确保安装质量和防雷效果。

通过以上步骤和注意事项，可以确保复合型B+C电源防雷模块能够正确、安全地安装并发挥其防雷保护作用。
